MASINOPRODUKT típusú automata, precíziós keverő- és töltőállomás (BS-MSMIX-5000L), elemei:
5000 l/h maximális teljesítményű automatizált, PLC vezérelt palack és kannatöltő gépsor és 3×10.000 L hűtő-fagyasztó munkapuffer keverő tartályokkal együtt: KN kód (VTSZ): 84199085

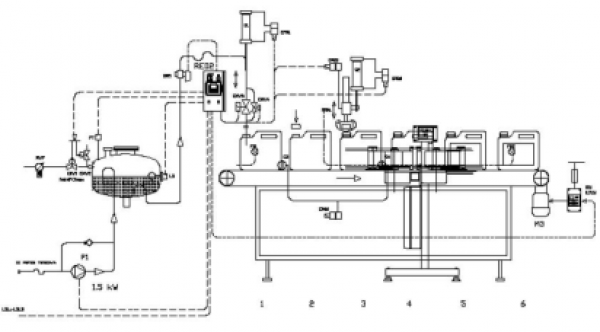

A szállítószalagra helyezett a töltendő korróziómentes PP edényeket töltését egy áramlásmérőn keresztül végezzük. Az edények zárását egy félautomata kupakzáró végzi. Automata címkéző egység ragasztja fel az öntapadó címkéket. A töltő egység csővezetékkel csatlakozik a 3 napi 3 x 10.000 l-es tárolótartályokhoz. Pumpa segítségével töltjük fel a töltőegység tárolótartályát, ahonnan pontosan meghatározott mennyiséget tudunk tölteni az edénybe. A mérés pontosságát áramlásmérőn keresztül Omron PLC rendszer vezérli. A dolgozó a kupakot ráhelyezi az edényre, melynek zárását pneumatikus úton végezzük. A zárás után következik az automatikus címke felragasztás. A szállítószalagróldolgozók raklapra helyezhetik a kész terméket.

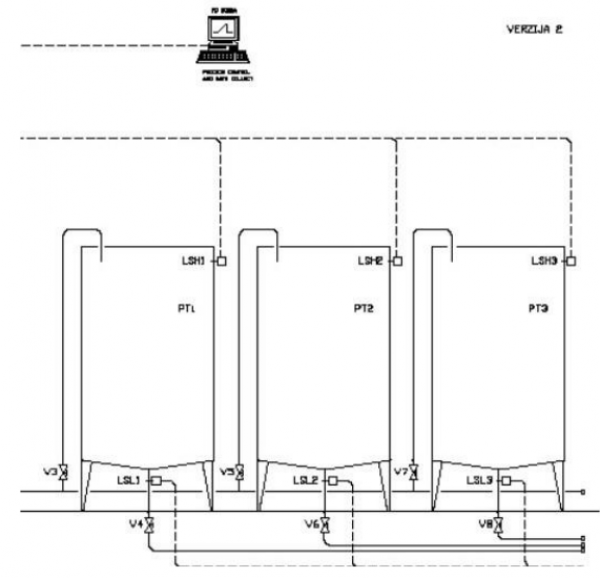

A csatolt műszaki rajzok alapján tároló-keverő egység:

  • Tartályméret: V: 3×10 m3, saválló d: 2 m / h: 3,5 m,
  • Nyomásállóság: 2,0 bar
  • Anyag: inox, rozsdamentes
  • Szintjelző ablakok a paláston kívüli tartálynívó: 2 db,
  • Keverés: 1 tengelyen elhelyezett 1 propeller keverőlapát (Monoleaf),
  • Tartályfenék: kúpos, belül oválisan ívelt kiképzésű, középen 2 db 2” kieresztő nyílással
  • Tartály rögzítése: mozgatható lábak, alatt precízós mérleggel
  • Egyéb palást csatlakozások szenzorok, (2 db 2” csatlakozás rácsavarható 2 db 5 l Inox tölcsér, 1 db 1” az IR mérőszenzor a palást alsó szelvényében (500 mm),1 db 3⁄4” pH/T hőmérő, konduktométer, csatlakozás, 1 db automata nyomásmérő csatlakozás, 200 l/min vegyipari szivattyú, teflonházas, gázmosó: Heron rendszerű scrubber, 1⁄2” kimenő gázcsonk, passzív gázeltávolítás, átfutás egy 30űrtartalmú, zárt, Inox edényen, egy 1⁄2” gázcsonkkal kivezetve)

A rendszer teljes kémiai ellenőrzését és mechanikai vezérlését on-line gáz- és folyadékanalitikai és beltéri gázanalitikai szondákkal látjuk el. A mixer-reservoir tartályokban a folyadék fázisban folyamatosan nyomon követjük a tárolt oldatok koncentráció függő sűrűségét és refraktív indexét, továbbá az oldat hőmérséklet és pH-ját, továbbá a folyadéktér feletti gáztérben az esetlegesen keletkező gáz koncentrációját, továbbá az ejektor a gáztérben cc. érzékeny relével kapcsol be. Az adatok digitálisan Profibus/modbus bemenettel csatlakoznak a PLC-re amely automatán végzivisszacsatolásos vezérlést és adatgyűjtést. Az adatok rendszerezését a PLC-ről normál PC-re csatolt rendszer gyűjti és rendszerezi

Töltőállomás
